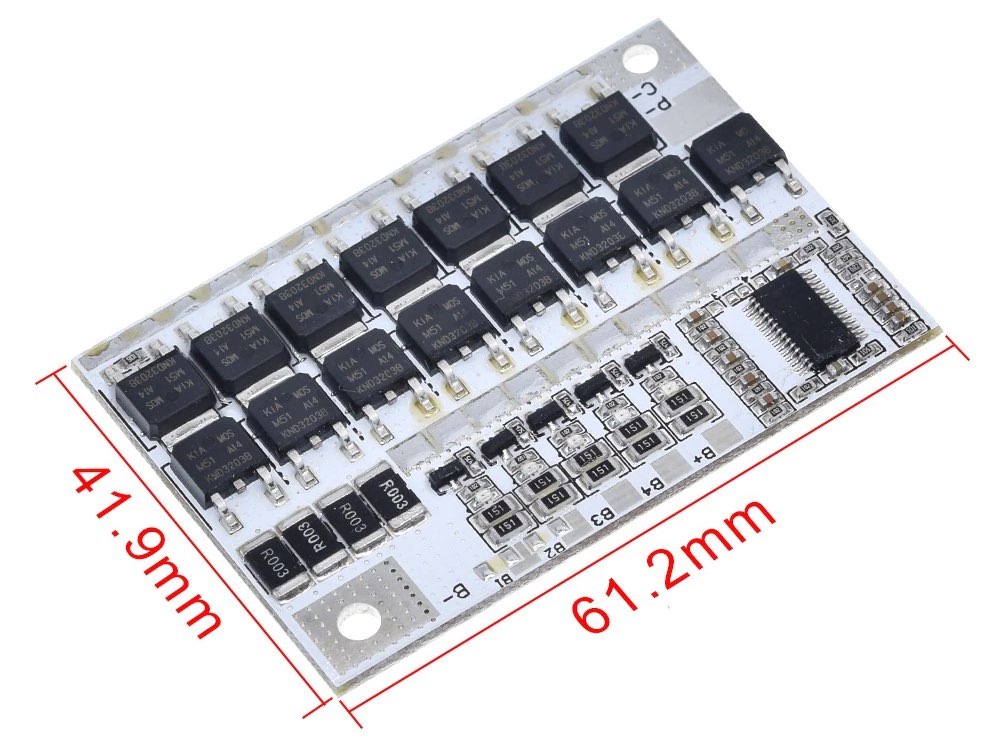

Плата защиты BMS 5S 100A 18.5V (21В)

для Li-Ion аккумуляторов - контроллер заряда/разряда для литиевых аккумуляторов с непрерывным током разряда до 100А и напряженем полного заряда 21В.
Плата защиты BMS 5S обеспечивает защиту пяти последовательно соединенных Li-Ion/Li-pol аккумуляторов 18650, а также литий-ионных аккумуляторов других форматов. Кроме защиты данная плата обеспечивает равномерный заряд/разряд каждого аккумулятора в сборке (балансировка).

Особенностью данной платы защиты BMS 5S 100A является то, что Вы можете её подключать также как 3S или 4S.

Контроллер BMS 5S 100A 18В обеспечивает защиту Li-Ion аккумуляторов по четырем параметрам:

  • Защита от перезаряда;
  • Защита от глубокого разряда;
  • Защита от корткого замыкания;
  • Защита от перегрузки по току.

BMS (Battery Management System) – это электронная плата, которую устанавливают на незащищенные аккумуляторы (или на сборки из аккумуляторов) с целью контроля заряда/разряда, а также мониторинга состояния аккумулятора: контроля температуры, количества циклов заряда/разряда, защиты составных элементов батареи.

Плата защиты BMS обеспечивает индивидуальный контроль напряжение и сопротивления каждого аккумулятора, правильно распределяет ток заряда между каждой ячейкой в аккумуляторной сборке во время заряда, контролирует ток заряда, определяет потерю ёмкости каждого аккумулятора, а также гарантирует безопасное подключение и отключение потребителя (нагрузки).

BMS платы отличаются друг от друга размером, параметрами, количеством подключаемых аккумуляторов. Принцип работы BMS платы защиты простой - плата следит за напряжением на каждом аккумуляторе и если какой-либо элемент превысит порог срабатывания, BMS отключит такой аккумулятор от зарядки или от потребителя, тем самым сохранив его свойства. Кроме этого платы BMS могут быть с балансировкой. Также при выборе платы защиты BMS необходимо обращать внимание на ток, который данная плата может выдерживать.

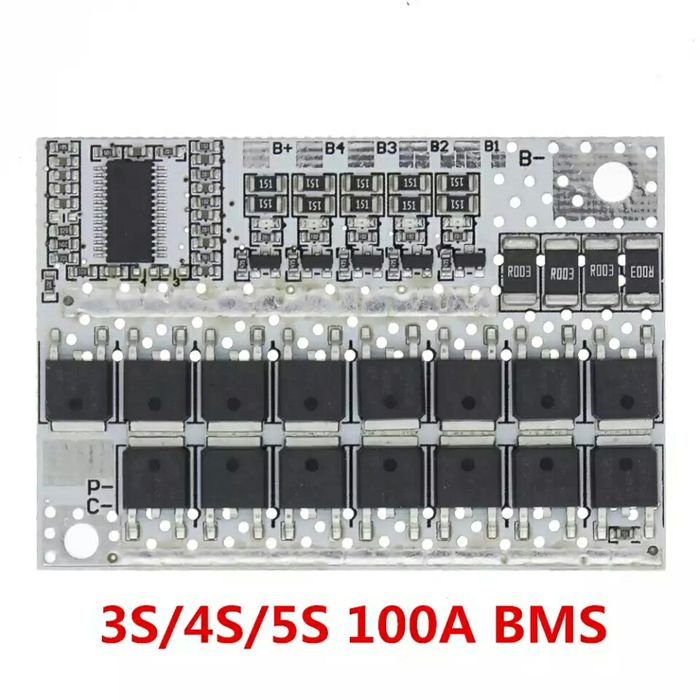

Для уменьшения тока срабатывания защиты (ограничения тока нагрузки) менее базовых 100A, нужно удалить 1, 2 или 3 резистора - датчика тока (из 4-х установленых) номиналом R003. Соответственно ток граничения будет около: 75A, 50A, 25A.

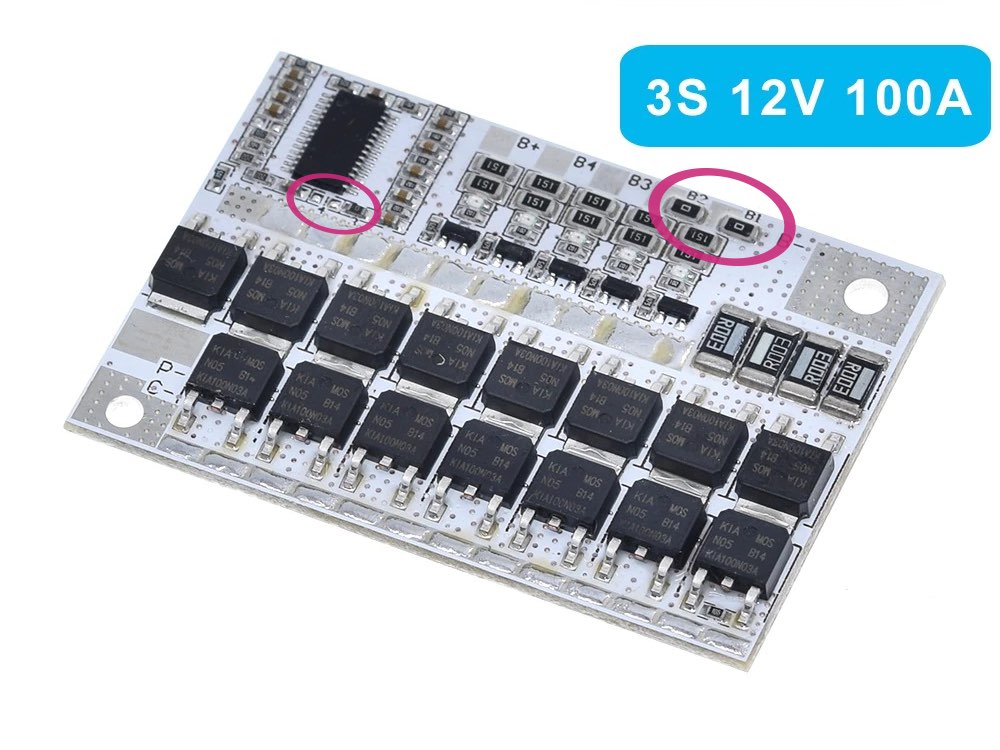

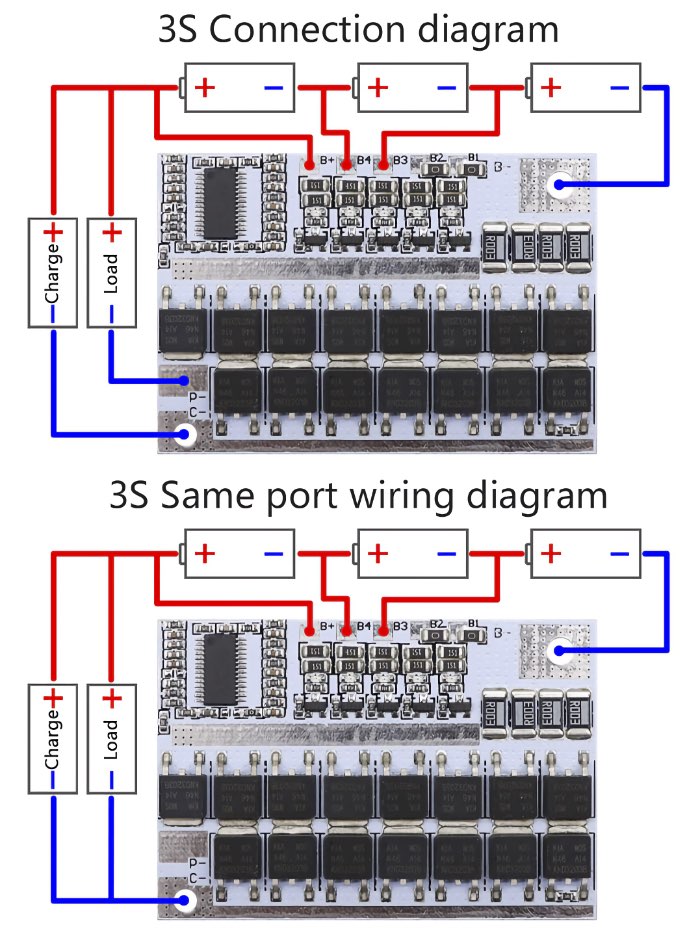

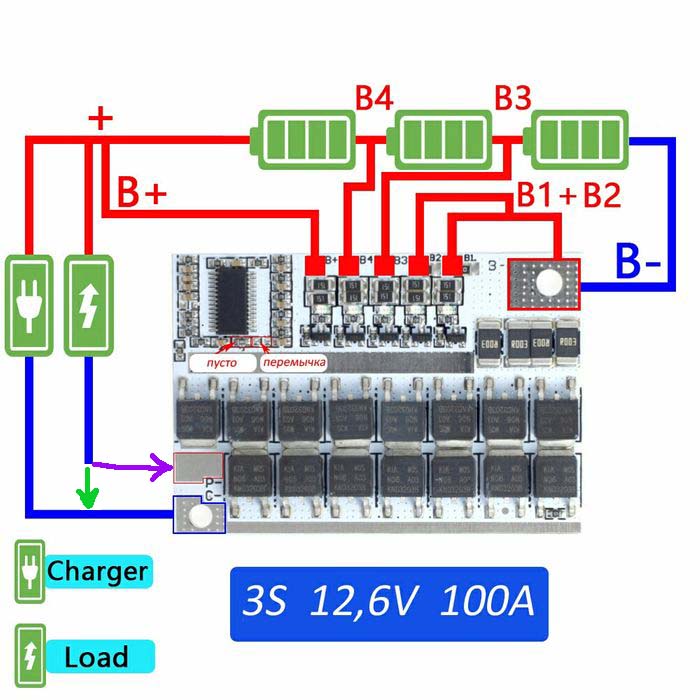

Схема подключения 3-х аккумуляторов. Установить 2 перемычки вместо аккумуляторов с пометкой B1 и B2. Установить перемычку в крайнее правое место под контроллером.

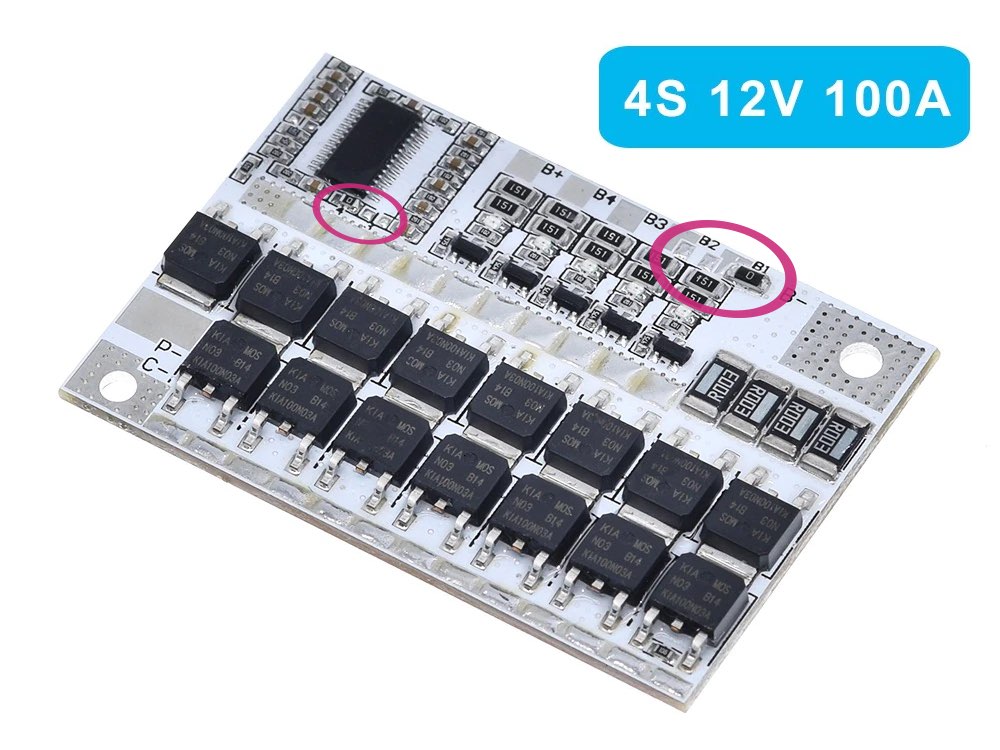

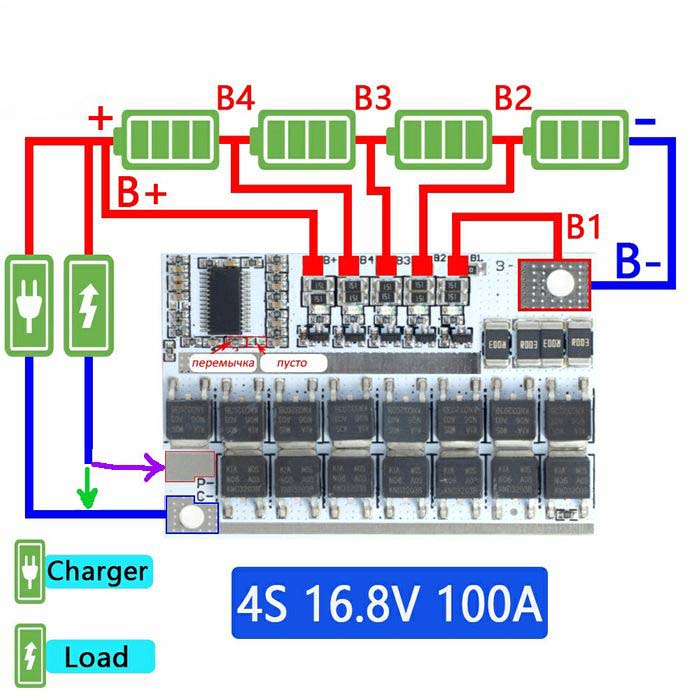

Схема подключения 4-х аккумуляторов. Установить 1 перемычку вместо аккумулятора с пометкой B1. Установить перемычку во второе справа место под контроллером.

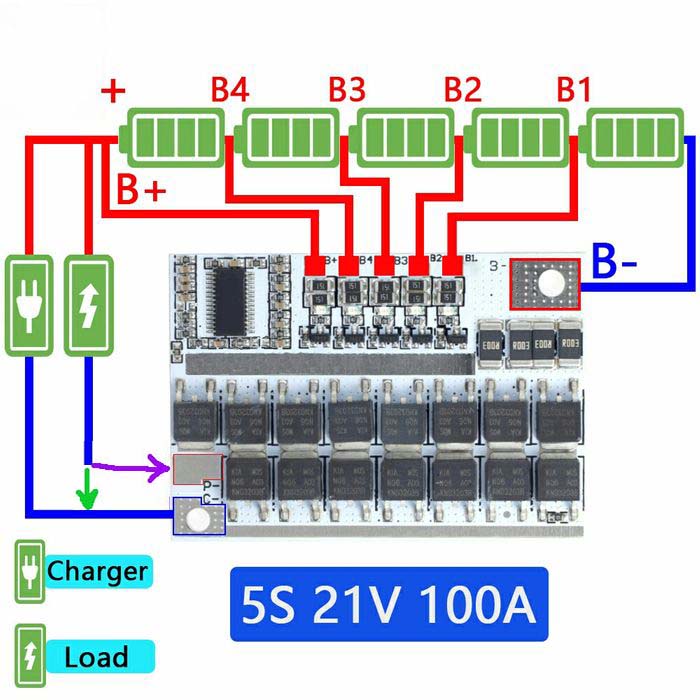

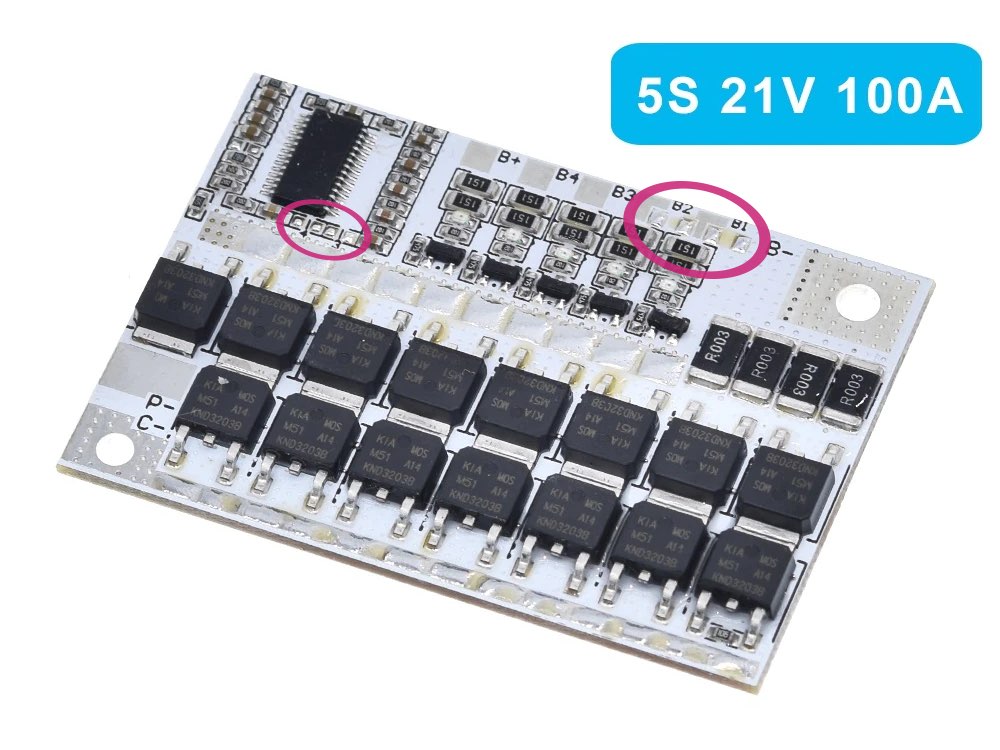

Схема подключения 5-и аккумуляторов. Перемычки не устанавливать.
